Surveillance connectée d’un monument historique : auscultation du clocher d’une église
Depuis la rentrée, l’église fait l’objet d’un suivi structurel continu à la suite d’un diagnostic ayant mis en évidence un phénomène de basculement du clocher, entraînant avec lui une partie de la structure.
L’objectif de cette instrumentation connectée est clair : observer, comprendre et agir.
Il s’agit d’ausculter les mouvements, d’en analyser la périodicité, et de déceler toute accélération, afin de dimensionner les réparations nécessaires — ou de confirmer leur inutilité — pour préserver durablement ce patrimoine historique.
Un dispositif complet de suivi des mouvements

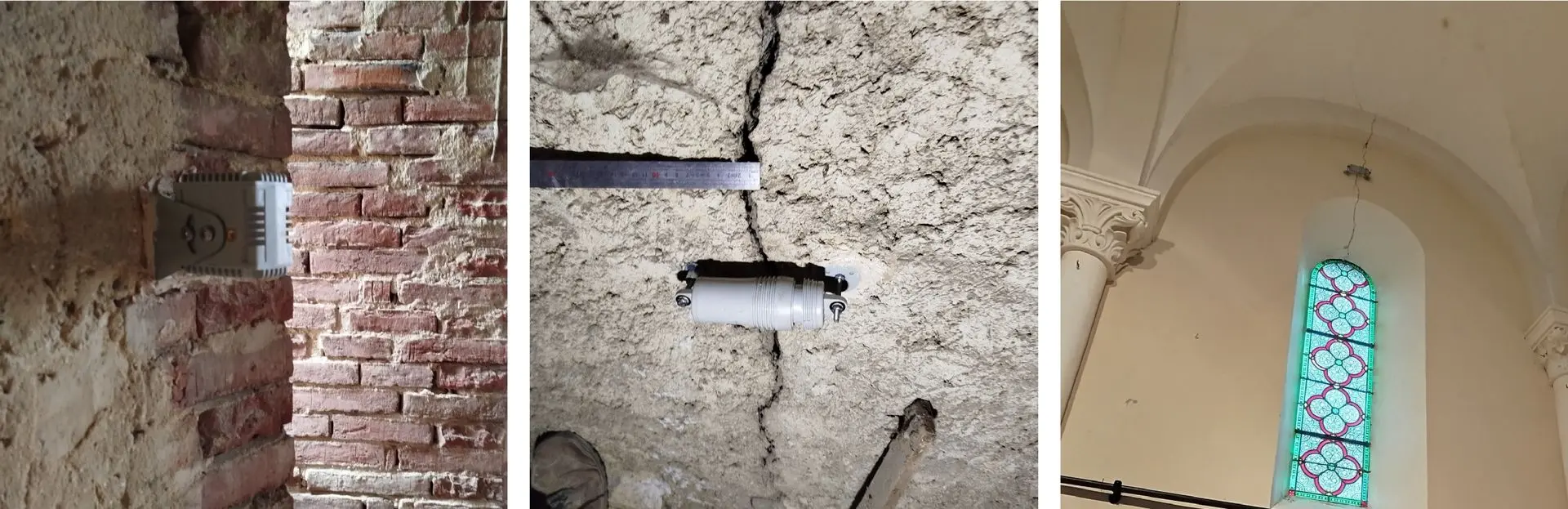

Pour cette mission, cinq capteurs connectés FEELBAT ont été déployés :
- Quatre capteurs d’ouverture de fissure DELTA L+, installés en nef et en combles pour mesurer les mouvements des fractures traversantes ;
- Un capteur d’inclinaison DELTA R+, positionné dans le clocher, mesurant les variations d’angle selon deux axes.
- Une FEELBOX 4G pour transmettre les données à distance
Les données de mesure sont corrélées à la température ambiante, ce qui permet de distinguer les mouvements naturels de dilatation thermique (les “respirations” du bâtiment) des évolutions structurelles réelles.
Comprendre avant d’agir
À l’image de la tour de Pise, dont les décennies de suivi ont permis d’adapter les interventions sans dénaturer l’ouvrage, le système d’inclinomètre DELTA R+ permet ici de dissocier les variations normales de l’environnement d’une dérive structurelle anormale.
Combinées, les mesures d’angle et d’ouverture de fissure offrent une analyse robuste et précise du comportement de l’édifice, véritable aide à la prise de décision technique pour les ingénieurs et experts en diagnostic structurel.
Transmission des données et monitoring en temps réel
L’ensemble du dispositif s’appuie sur une transmission continue et sécurisée des données vers la plateforme FEELBAT Cloud.
Cette centralisation permet un suivi en temps réel, une visualisation instantanée des courbes de mesure, et des alertes automatiques en cas de franchissement de seuils critiques.
L’autonomie énergétique des capteurs et leur communication via Bluetooth, Sigfox ou 4G garantissent une surveillance fiable et continue, même sur des sites isolés ou difficilement accessibles.
La FEELBOX : la passerelle 4G pour la continuité du monitoring
Pour ce projet, une gateway FEELBOX a été installée afin d’assurer la remontée des données depuis tous les capteurs, même à travers les parois épaisses du clocher et des combles.
Autonome, compacte et simple à déployer, la FEELBOX 4G permet de maintenir la connexion entre les capteurs et la plateforme FEELBAT, lorsque la couverture Sigfox est limitée.
Un atout décisif pour garantir la fiabilité du monitoring et la continuité de la surveillance du monument.
FEELBAT, la référence française du monitoring structurel et géotechnique
FEELBAT conçoit et fabrique en France une gamme complète de capteurs connectés pour la surveillance structurelle et géotechnique : inclinomètres, fissuromètres, extensomètres, capteurs d’humidité et de niveau piézométrique.
Grâce à sa plateforme web & mobile, FEELBAT permet aux bureaux d’études, collectivités et gestionnaires d’ouvrages de suivre en temps réel l’évolution de leurs structures, de prévenir les risques et de préserver le patrimoine bâti.
🔗 En savoir plus : www.feelbat.fr
📍 Partenaires du projet : KIMSE Diagnostic – SID Expertise
