Trafic routier ou ferroviaire, démolition, compactage, forage, machines industrielles ou phénomènes naturels : les bâtiments et les ouvrages sont régulièrement soumis à des vibrations.
Ces sollicitations ne provoquent pas systématiquement de dommages. Leur impact dépend de leur intensité, de leur fréquence, de leur durée et de leur répétition, mais aussi de l’état de la structure, de ses fondations et du sol environnant. Un niveau acceptable pour un bâtiment récent peut ainsi devenir problématique pour un ouvrage ancien, fragilisé ou accueillant des équipements sensibles.
Qu’est-ce que la mesure vibratoire ?
La mesure vibratoire consiste à enregistrer les mouvements transmis au sol, à un bâtiment ou à un ouvrage suite à une perturbation environnante. Cette action peut être ponctuelle, répétée ou continue.

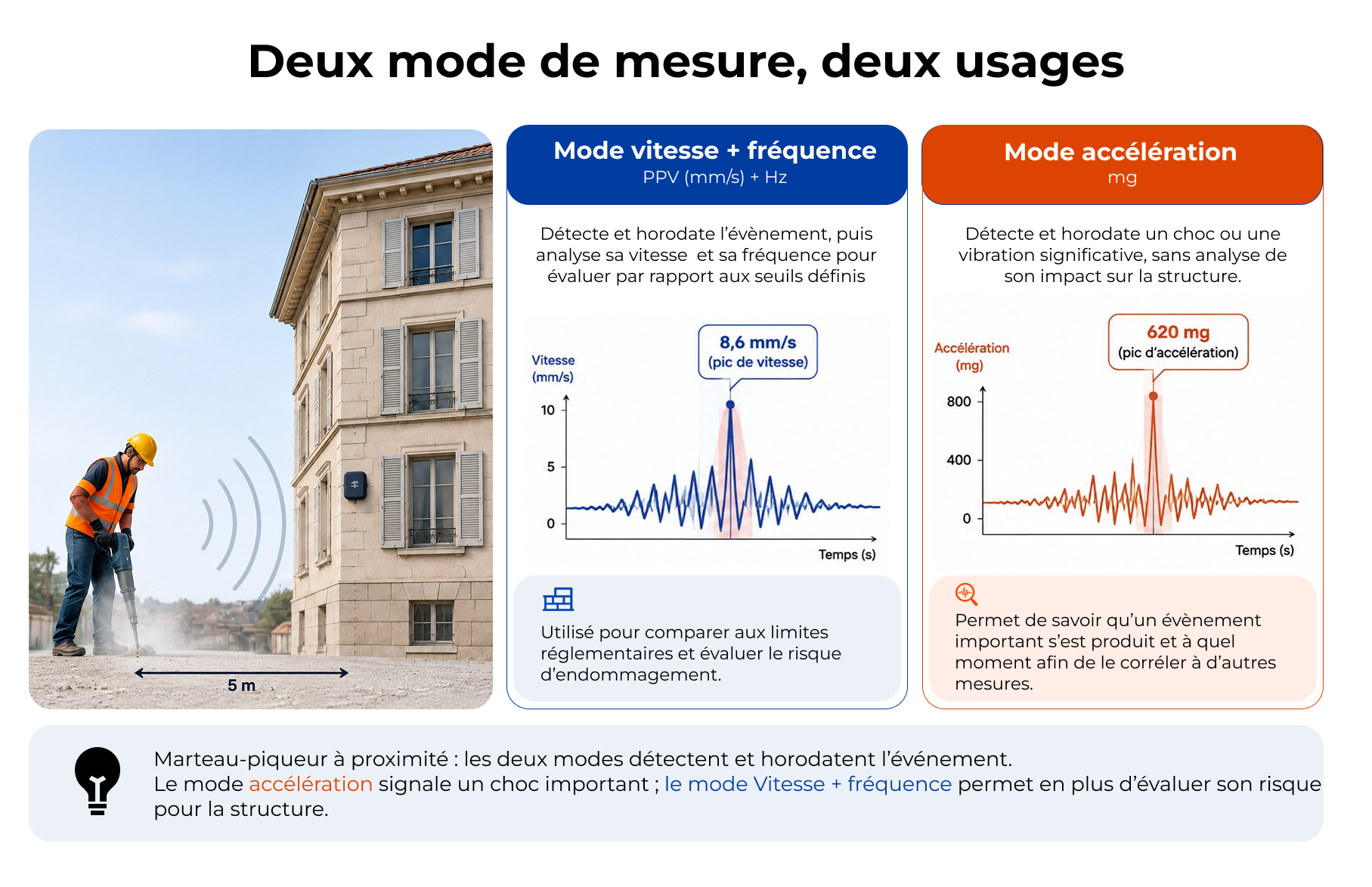

Réalisée généralement selon trois axes orthogonaux, elle permet notamment de mesurer :
• l’accélération, en mm/s² ou mg;
• la vitesse particulaire et sa valeur maximale, appelée PPV, exprimée en mm/s ;
• la fréquence dominante, exprimée en hertz ;
• la durée et la répétitivité des événements.
L’intensité seule ne suffit pas à évaluer l’impact d’une vibration. Sa fréquence est également déterminante : lorsqu’elle se rapproche de la fréquence naturelle d’une structure, les basses fréquences, les mouvements peuvent être amplifiés et causer des dommages.
Pourquoi surveiller les vibrations ?
Sur un chantier, la mesure vibratoire permet de protéger les bâtiments voisins et de vérifier que les travaux restent compatibles avec les seuils définis pour le projet. En cas de dépassement, la puissance, la cadence ou la méthode d’exécution peuvent être rapidement adaptées.
Les mesures horodatées permettent également de rapprocher chaque événement du journal de chantier, d’identifier l’engin ou l’opération concernée et de disposer de données objectives en cas de réclamation.
Sur un ouvrage en exploitation, l’évolution des fréquences, des amplitudes ou de la vitesse vibratoire peut révéler une modification du comportement dynamique, une perte de rigidité ou une réponse inhabituelle sous une sollicitation comparable.
La mesure vibratoire ne remplace donc pas une expertise structurelle. Elle la complète avec des données objectives et permet de suivre l’évolution de l’ouvrage entre deux inspections.
Dans quels cas mettre en place un suivi ?
La surveillance vibratoire est notamment adaptée :
• aux travaux de démolition, de compactage, de battage, de forage ou de terrassement ;
• aux bâtiments voisins d’un chantier ;
• aux monuments historiques et aux maçonneries anciennes ;
• aux ponts, passerelles et ouvrages d’art ;
• aux tunnels et infrastructures ferroviaires ;
• aux sites industriels et équipements sensibles.
Un suivi fiable commence par la définition précise de l’objectif et, lorsque cela est possible, par la réalisation d’un état initial avant le début des travaux. Les capteurs doivent ensuite être solidement fixés sur des points représentatifs, comme les fondations, un mur porteur, une façade exposée ou un élément structurel critique.
Quelles normes appliquer ?
Il n’existe pas de seuil universel applicable à toutes les structures. Les valeurs dépendent du pays, du type de bâtiment, de son état, de la fréquence mesurée et de la nature des travaux. En France, la circulaire du 23 juillet 1986 reste également utilisée comme référence technique dans certains contextes, notamment pour les vibrations mécaniques émises dans l’environnement par des installations classées.
Plusieurs référentiels peuvent être utilisés comme :
• la Circulaire 86, en France, pour l’évaluation des vibrations mécaniques émises dans l’environnement ;
• l’IN 1226, principalement pour les travaux à proximité des infrastructures ferroviaires ;
• la BS 7385, au Royaume-Uni, pour évaluer le risque de dommages aux bâtiments ;
• la SN 640 312a, en Suisse, selon la sensibilité de la construction et le type de source.
• La DIN4150-3, standard technique allemand largement utilisé en Europe pour évaluer les effets des vibrations sur les bâtiments.
Les seuils doivent toujours être définis selon le contexte du projet et les prescriptions des professionnels responsables.
Le DELTA V pour un suivi connecté
Avec le DELTA V, FEELBAT complète sa gamme de capteurs connectés dédiés au monitoring structurel et géotechnique.
Les référentiels Circulaire 86, IN 1226, BS 7385, SN 640 312a et DIN4150-3 sont directement intégrés dans l’application mobile FEELBAT. L’utilisateur peut ainsi sélectionner la norme adaptée, faciliter la lecture des résultats et paramétrer plus simplement ses seuils d’alerte.
Les mesures sont consultables à distance, historisées et associées à des alertes personnalisables. La surveillance vibratoire peut également être croisée avec le suivi des fissures, des inclinaisons, des déformations, des niveaux piézométriques et des conditions environnementales.
Cette approche multiparamètre permet de replacer chaque événement dans son contexte et d’obtenir une vision plus complète du comportement de la structure.
En Bref
La mesure vibratoire ne consiste pas seulement à vérifier si un seuil a été dépassé. Elle permet de comprendre comment une sollicitation est générée, comment elle se propage et comment la structure y répond.
Sur un chantier, elle aide à adapter les méthodes d’exécution et à protéger les bâtiments avoisinants. Sur un ouvrage en exploitation, elle complète les inspections et contribue à suivre l’évolution de son comportement dynamique. Dans un environnement industriel, elle protège également les équipements et la continuité d’activité.
Associée à un monitoring continu, à des alertes et à une analyse adaptée au contexte, la mesure vibratoire devient un véritable outil de prévention, de traçabilité et d’aide à la décision.
