Module Déformation, lignes inclinométrique structure : identifiez immédiatement les zones actives et les mouvements différentiels.
« Un mouvement détecté précocement coûte 5 à 10 fois moins cher qu’une réparation en urgence. »
L’analyse des déformations d’un ouvrage d’art ou d’un mur de soutènement ne peut désormais se limiter à des inspections ponctuelles ou à des relevés isolés. Les comportements structurels sont généralement évolutifs : ils se manifestent dans le temps par des variations progressives d’inclinaison, de rotation ou de déplacement relatif, susceptibles d’entraîner une augmentation de la flèche ou une modification de la répartition des efforts internes.
La ligne inclinométrique structure permet précisément cette lecture globale. Constituée d’une chaîne de capteurs interconnectés les uns aux autres, elle schématise en continu l’évolution réelle du comportement de l’ouvrage. Les mesures d’inclinaison sont synchronisées et converties automatiquement des degrés en millimètres, ce qui simplifie l’interprétation des données. Il devient alors possible de visualiser l’évolution des inclinaisons, le déplacement relatif entre segments, la flèche et ainsi d’identifier clairement les zones actives.
L'analyse devient rapide, lisible et directement exploitable grâce à une visualisation simplifiée de la déformation réelle. Cette approche en monitoring continu transforme la mesure d’inclinaison en outil décisionnel, capable d’objectiver les évolutions structurelles et d’anticiper les risques avant qu’elles ne deviennent critiques.
Une visualisation immédiate de la déformation réelle de l’ouvrage

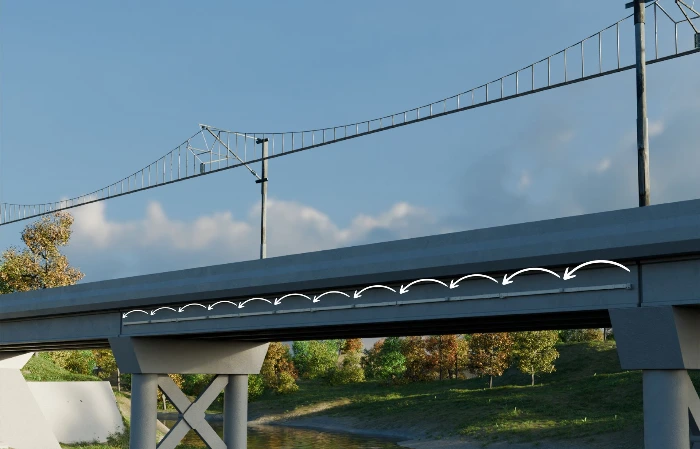

Contrairement à un capteur unique, la ligne inclinométrique repose sur une série de segments instrumentés le long d’un axe structurel. Chaque capteur mesure une variation angulaire locale. Par intégration successive, il devient possible de reconstituer la courbe de déformation globale et d’en déduire la flèche.

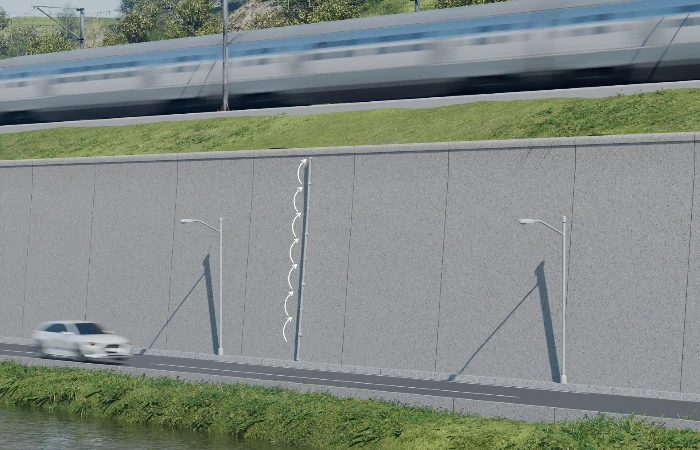

Sur un mur de soutènement, par exemple, la ligne permet d’identifier si le mouvement est uniforme (rotation globale) ou différentiel (déformation localisée), comme par exemple un mur qui “fait le ventre”.
Surveillance en temps réel et maintenance prédictive
L’intérêt majeur d’une ligne inclinométrique structure réside dans la surveillance en temps réel. Les données collectées sont historisées et analysées en continu.
Cette temporalité permet de :
distinguer un phénomène thermique cyclique d’une déformation structurelle,
analyser la vitesse d’évolution d’une déformation,
détecter une potentielle anomalie en amont d’une action irréversible,
Prévenir en cas de risque d'effondrement
Des seuils d’alerte peuvent être paramétrés selon la typologie de l’ouvrage et les critères d’ingénierie définis par le bureau d’études. En cas de dépassement, une alerte automatique est générée, permettant une réaction immédiate par mail et SMS.
Application sur des cas concrets
Tour Saint-Nicolas – La Rochelle
Dans le cadre de travaux de consolidation sur cet ouvrage patrimonial, deux lignes inclinométriques ont été installées afin de mesurer en continu les déformations de la maçonnerie.
L’objectif était double :
Établir un état de référence avant intervention,
Différencier les mouvements naturels (dilatations thermiques) des évolutions structurelles liées aux travaux.
La ligne inclinométrique a permis de caractériser précisément les amplitudes journalières et d’ajuster les seuils d’alerte en fonction du comportement réel de la structure.
Plancher d’une pharmacie – Rochefort
Suite à l’installation d’une machine lourde sur un plancher existant, un dispositif combinant extensomètre et ligne inclinométrique a été mis en place.
La ligne a permis de suivre la déformation des éléments porteurs et d’analyser l’évolution de la flèche sous charge. Le monitoring continue a sécurisé l’exploitation du bâtiment recevant du public, tout en permettant d’anticiper tout mouvement anormal via des seuils paramétrés et des alertes automatiques.
L’intégration d’une ligne inclinométrique structure dans une stratégie de monitoring global permet ainsi d’inscrire la gestion des ouvrages dans une logique de maintenance prédictive, avec des bénéfices mesurables :
✔ –30 à –50 % de travaux non nécessaires, grâce à une meilleure priorisation basée sur les données
✔ Suppression de nombreuses inspections en hauteur, sans recours à la location de nacelles
✔ –40 % de coûts liés aux inspections manuelles et aux dispositifs de sécurisation de chantier
✔ Réduction significative des interventions d’urgence et des fermetures imprévues
✔ Allongement de la durée de vie des ouvrages par une maintenance ciblée
✔ Alertes automatiques en cas de dépassement de seuil
FEELBAT développe des capteurs IoT pour le monitoring structurel et géotechnique, assurant une mesure continue et à distance des fissures, des inclinaisons, des niveaux de nappes phréatiques et des paramètres d’humidité des sols et des matériaux.
Pour en savoir plus : www.feelbat.fr
