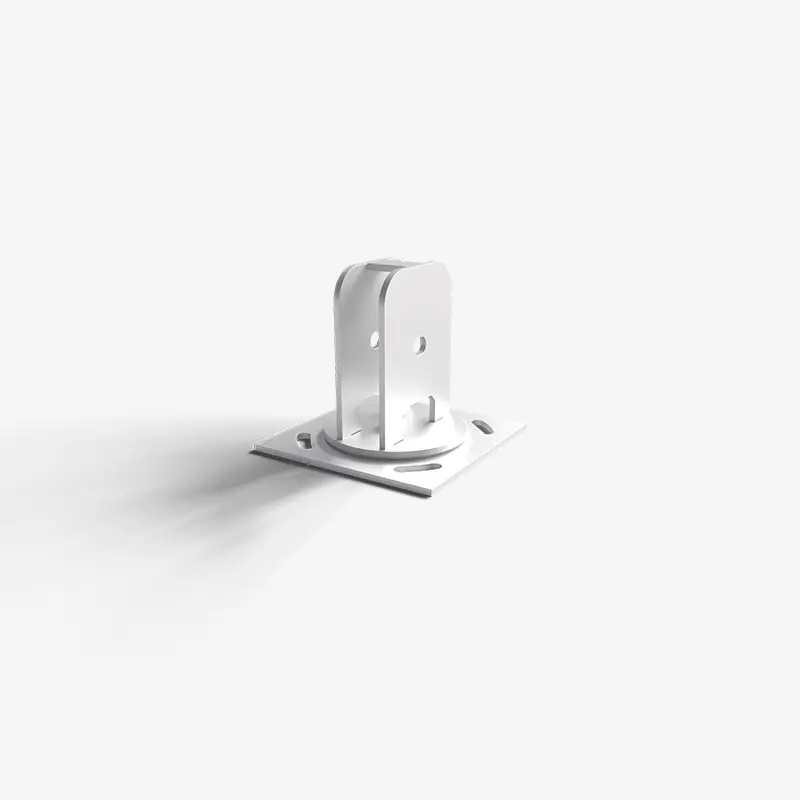

Articulación intersegmento para línea inclinométrica – Fijación inferior
Articulación biaxial para segmentos de línea inclinométrica
Esta articulación de 2 ejes está diseñada para unir dos segmentos de línea inclinométrica permitiendo un movimiento flexible. Ideal para una fijación en la parte inferior.
- - 1 tornillo de cabeza hexagonal M10 × 60 – acero inoxidable A2
- - 1 tuerca M10 – acero inoxidable A2
- - 2 tuercas bajas M10 – acero inoxidable A2
- - 1 tuerca M8 – acero inoxidable A2
- - 1 base fija 130 × 130 mm con varilla roscada soldada M6 × 20 mm + 4 orificios oblongos Ø9 mm
- - 1 disco de teflón – Ø93 mm, pretaladrado Ø10 mm
- - 4 discos de teflón – Ø70 mm, pretaladrados Ø12 mm
En Resumen
Ver todas las funcionalidades
Instalación mural simple o encadenada, Ensamblaje modular de vigas de 0.5 a 4 m
Autonomía De 1 a 7 años según la frecuencia elegida
Resolución angular 0,01°
Rango de medición ±30° (+ou-10°)
Seguro
Siga de forma remota y continua todas sus infraestructuras gracias a nuestros sensores conectados y reciba alertas en caso de problemas.
Conectado
Conecte sus sensores directamente a una aplicación móvil gratuita y fácil de usar para monitorear todas sus estructuras de manera continua.
Plug & Play
Fácil de instalar, de unos minutos a unos segundos, ¡sus sensores se fijan en todo tipo de materiales!
Línea
inclinométrica
La línea inclinométrica permite medir de manera continua las deformaciones horizontales con una precisión milimétrica. Ofrece una visión global de los desplazamientos a lo largo de toda la altura instrumentada, ideal para estructuras sensibles o cimientos profundos.
Instalada de forma permanente en un tubo inclinométrico, la cadena funciona sin intervención humana regular. Es una alternativa confiable a las mediciones manuales, ideal para obras a largo plazo o de difícil acceso.
Diseñada con vigas de aluminio articuladas en dos ejes, la línea se adapta a las variaciones de la obra. Los elementos se ensamblan rápidamente, sin herramientas específicas, y pueden ser encadenados para cubrir grandes longitudes.
Alimentación
Pilas 3,6V - 2,6Ah
Medida, Precisión, Resolución
Rango de medición ±30° (+ou-10°)
Precisión angular 0,005°
Resolución angular 0,01°
Conectividad
LPWAN Network
Bluetooth
Memoria interna
Hasta 250,000 medidas
Dimensiones y Peso
Ensamblaje modular de vigas de 0.5 a 4 m
Protección
IP66 (Resistente al polvo y a las fuertes salpicaduras de agua)
Los elementos de la línea inclinométrica
