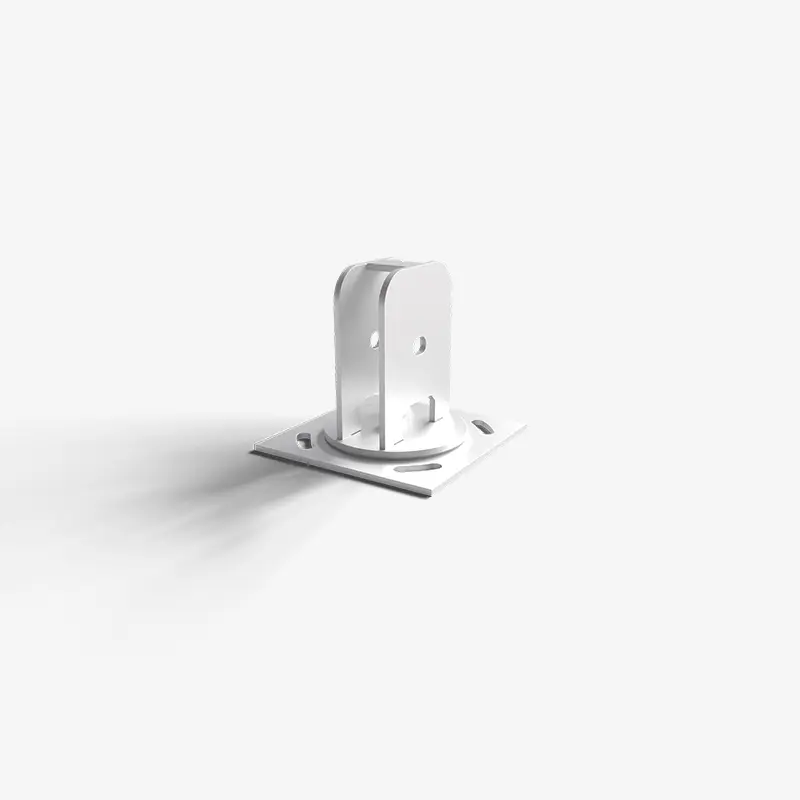

Articulation inter segment pour ligne inclinométrique - fixation sous-face
Articulation bi-axe pour segments de ligne inclinométrique

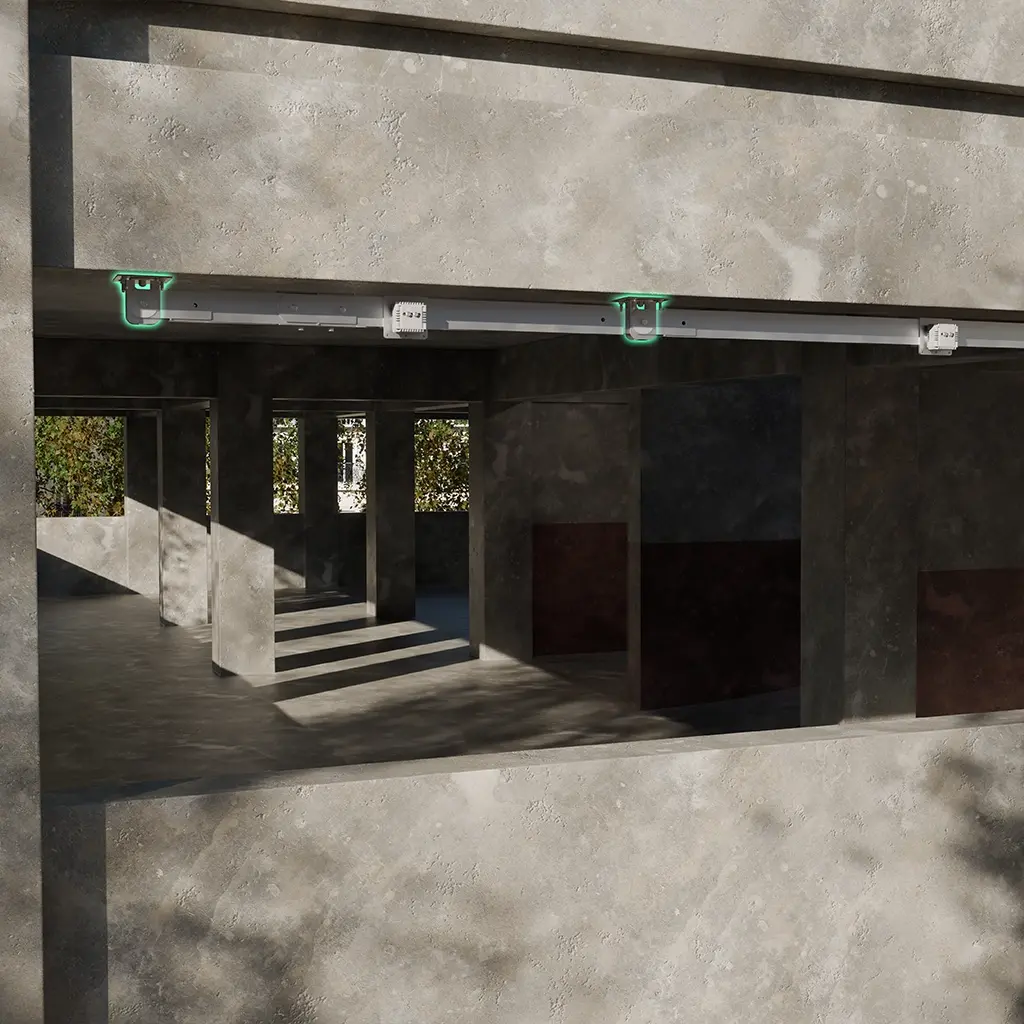

Cette articulation à 2 axes est conçue pour relier deux segments de ligne inclinométrique tout en permettant un mouvement flexible. Idéale pour une fixation en sous-face.
- 1 vis à tête hexagonale M10 x 60 - Inox A2
- 1 écrou M10, inox A2
- 2 écrous bas M10, inox A2
- 1 écrou M8, inox A2
- 1 embase fixe 130 mm x 130 mm présentant une tige filetée soudée M6 x 20 mm + 4 trous oblongs, diamètre 9 mm
- 1 disque teflon - diamètre 93 mm, pré-percé diamètre 10 mm
- 4 disques teflon - diamètre 70 mm, pré percé diamètre 12 mm
En Bref
Voir toutes les fonctionnalités
Installation murale simple ou enchaînée, Assemblage modulaire poutres de 0.5 à 4 m
Autonomie De 1 à 7 ans selon la fréquence choisie
Résolution angulaire 0,01°
Plage de mesure ±30° (+ou-10°)
Sécurisé
Suivez à distance et en continu toutes vos infrastructures grâce à nos capteurs connectés et recevez des alertes en cas de problèmes.
Connecté
Connectez vos capteurs directement sur une application mobile gratuite et simple à utiliser pour surveiller toutes vos structures en continu.
Plug & Play
Facile à poser, de quelques minutes à quelques secondes, vos capteurs sont fixés sur tous types de matériaux !
Ligne
inclinométrique
La ligne inclinométrique permet de mesurer en continu les déformations horizontales avec une précision millimétrique. Elle offre une vision globale des déplacements sur toute la hauteur instrumentée, idéale pour les structures sensibles ou les fondations profondes.
Installée de façon permanente dans un tube inclinométrique, la chaîne fonctionne sans intervention humaine régulière. C’est une alternative fiable aux mesures manuelles, idéale pour les chantiers à long terme ou difficiles d’accès.
Conçue avec des poutres en aluminium articulées sur deux axes, la ligne s’adapte aux variations de l’ouvrage. Les éléments s’assemblent rapidement, sans outil spécifique, et peuvent être chaînés pour couvrir de grandes longueurs.
Alimentation
Piles 3,6V -2,6Ah
Mesure, Précision, Résolution
Plage de mesure ±30° (+ou-10°)
Précision angulaire 0,005°
Résolution angulaire 0,01°
Connectivité
Réseau LPWAN
Bluetooth
Mémoire interne
Jusqu'à 250 000 mesures
Dimensions & Poids
Assemblage modulaire poutres de 0.5 à 4 m
Protection
IP66 (Résistant à la poussière et aux fortes projections d'eau)

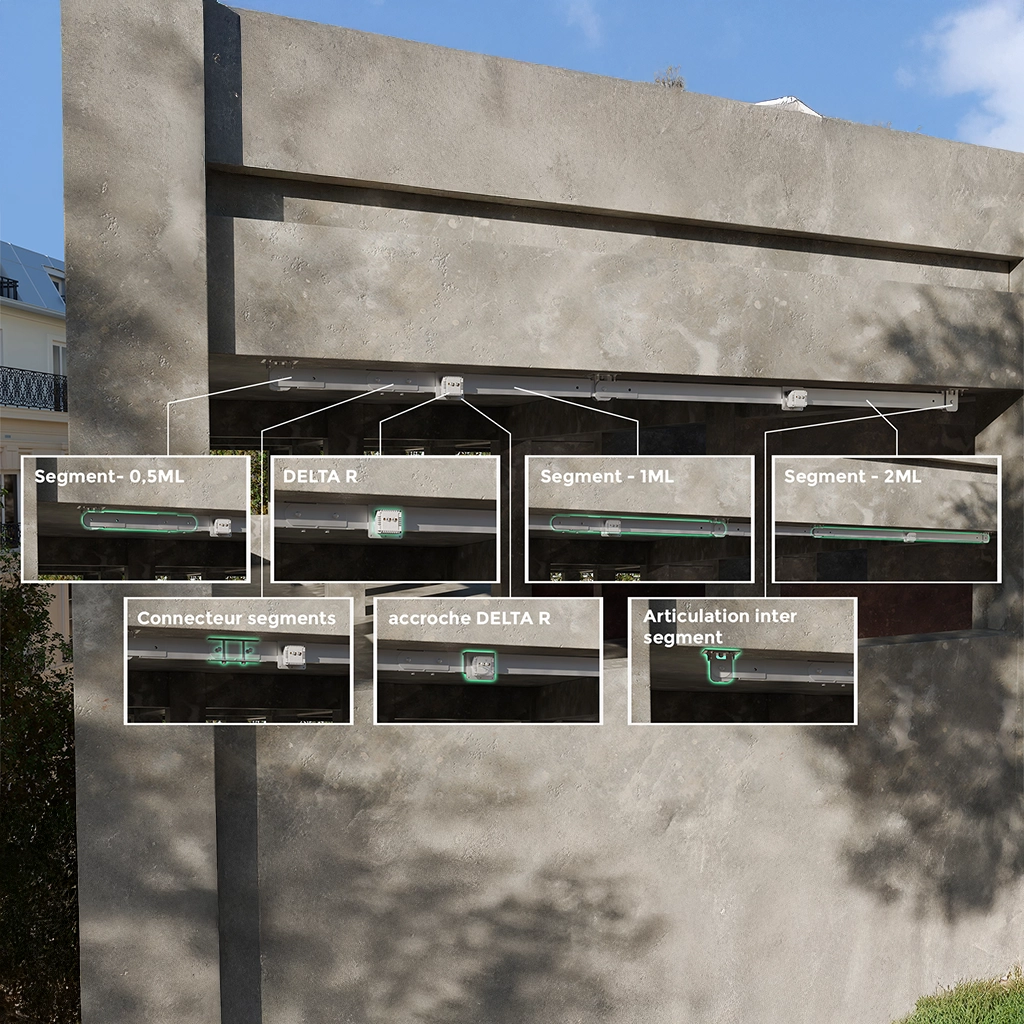

Les éléments de la ligne inclinométrique
